Компрессорно-конденсаторные блоки (ККБ): Сердце современных систем кондиционирования и охлаждения

Введение

В мире промышленного и коммерческого кондиционирования воздуха, а также в системах охлаждения технологических процессов существует ключевой компонент, который определяет надежность и эффективность всей установки. Это компрессорно-конденсаторный блок (ККБ). По сути, ККБ является внешним модулем любой системы кондиционирования типа «сплит» или «мульти-сплит», выполняя основную работу по охлаждению хладагента.

## Что такое ККБ и как он работает?

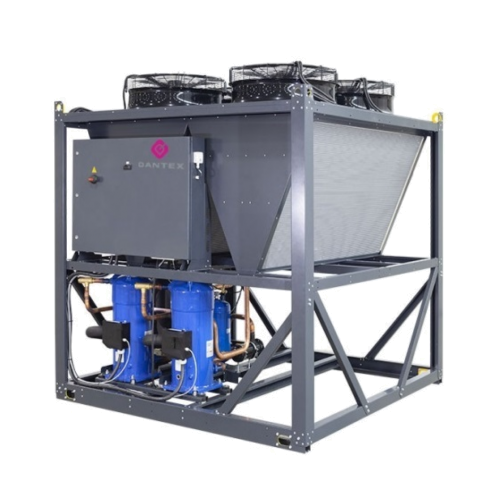

Компрессорно-конденсаторный блок (ККБ) – это агрегат, объединяющий в одном корпусе два главных элемента холодильного контура: компрессор и конденсатор. Его основная задача – отвод тепла из внутренних помещений наружу. Больше информации вы можете найти тут: https://ventilyacia-top.ru/catalog/kompressorno-kondensatornyie-bloki/

Принцип работы можно описать простой последовательностью:
1. Компрессор («сердце» системы) сжимает газообразный хладагент, поступающий из испарителя внутреннего блока, резко повышая его температуру и давление.
2. Нагретый пар поступает в конденсатор – теплообменник, обдуваемый мощными вентиляторами. Здесь хладагент отдает тепло наружному воздуху, охлаждается и конденсируется, переходя в жидкую фазу.
3. Жидкий хладагент под высоким давлением направляется по трубопроводу к внутренним блокам (фанкойлам, шкафным охладителям и т.д.), где, расширяясь в испарителе, он кипит, забирая тепло из помещения.
4. Затем охлажденный газообразный хладагент возвращается в ККБ, и цикл повторяется.

Таким образом, ККБ – это наружный тепловой насос, который «выкачивает» нежелательное тепло из здания.

Основные компоненты и конструктивные особенности

Стандартный ККБ включает в себя:
* Компрессор: Бывают поршневые (для малых мощностей), спиральные (наиболее распространенные, надежные и тихие) и винтовые (для промышленных систем высокой мощности).
* Конденсатор: Теплообменник, обычно из медных трубок с алюминиевым оребрением.
* Осевые вентиляторы: Создают мощный поток воздуха через конденсатор для эффективного отвода тепла. Количество и размер вентиляторов зависят от мощности блока.
* Ресивер (накопитель хладагента): Цилиндрическая емкость для сбора жидкого хладагента, обеспечивающая его стабильную подачу в систему.
* Фильтр-осушитель: Очищает хладагент от влаги и механических примесей.
* Соленоидный (электромагнитный) вентиль: Управляет подачей хладагента.
* Приборы автоматики: Реле высокого и низкого давления, терморегулирующий вентиль (ТРВ) или электронный расширительный вентиль (ЭРВ), контроллер, защищающий блок от аварийных ситуаций.
* Шкаф управления: Содержит пусковую и защитную аппаратуру для компрессора и вентиляторов.

Конструктивно ККБ выполняются в шумозащищенном всепогодном корпусе (часто с порошковой окраской) и рассчитаны на круглогодичную работу при широком диапазоне температур.

Сфера применения: где и для чего используются ККБ?

ККБ – универсальное решение для объектов, где требуется мощное и надежное охлаждение:
* Промышленность: Охлаждение станков с ЧПУ, лазерного оборудования, термопластавтоматов, пищевых производств.
* Коммерческая недвижимость: Обеспечение холодом систем центрального кондиционирования (чиллер-фанкойл) в торговых центрах, офисных зданиях, гостиницах.
* Серверные и ЦОДы (центры обработки данных): Критически важное применение, где необходим точный и бесперебойный контроль температуры.
* Супермаркеты: Работа в составе систем холодоснабжения низкотемпературных и среднетемпературных витрин.
* Спортивные сооружения: Ледовые арены, крытые катки.

Классификация и виды ККБ

ККБ классифицируют по нескольким ключевым параметрам:

1. По типу охлаждения конденсатора:

* С воздушным охлаждением (наиболее распространенные): Тепло отводится потоком наружного воздуха.
* С водяным охлаждением: Конденсатор охлаждается проточной водой (из градирни или скважины). Более компактны и эффективны, но сложнее и дороже в эксплуатации.

2. По температурному режиму:

* Высокотемпературные (кондиционерные): Для охлаждения воздуха до комфортной температуры (обычно до +10°C на выходе).
* Среднетемпературные: Для холодильных камер и процессов (примерно от -10°C до +5°C).
* Низкотемпературные: Для морозильных камер и глубокой заморозки (до -30°C и ниже). Часто оснащаются двухступенчатым сжатием или каскадными схемами.

3. По типу компрессора: Спиральные, поршневые, винтовые.

4. По комплектации: Стандартные или каскадные (с несколькими компрессорами для плавного регулирования мощности и резервирования).

Преимущества использования ККБ

* Компактность и готовность к работе: Все ключевые элементы собраны и настроены на заводе.
* Надежность: Использование качественных компонентов и заводские испытания обеспечивают длительный срок службы.
* Упрощенный монтаж: Установка сводится к креплению блока, подключению трубопроводов хладагента к внутренним блокам и электропитания.
* Гибкость: Один мощный ККБ может обслуживать несколько внутренних блоков, разнесенных по зданию.
* Ремонтопригодность: Компоненты доступны для обслуживания и замены.

Ключевые критерии выбора ККБ

Выбор модели зависит от технического задания:
1. Холодопроизводительность (кВт): Главный параметр. Рассчитывается на основе теплопритоков объекта.
2. Температурный режим работы: Соответствие требуемым температурам кипения хладагента.
3. Климатическое исполнение: Условия, при которых блок будет работать (например, для жаркого климата требуется запас по мощности).
4. Тип хладагента: Современные ККБ чаще используют экологичные фреоны R410A, R32 или R134a.
5. Уровень шума: Важен при установке в жилых районах или на крышах офисных зданий.
6. Бренд и качество компонентов: От этого напрямую зависит долговечность и эффективность.

Монтаж, обслуживание и важные нюансы эксплуатации

* Монтаж должны проводить только сертифицированные специалисты, так как работа связана с хладагентом под давлением, вакуумированием системы и электрикой.
* Обслуживание (регламентное) включает:
* Очистку конденсатора и вентиляторов от пыли и пуха.
* Проверку давления хладагента и наличия утечек.
* Контроль работы компрессора, электрических соединений и автоматики.
* Замену фильтров.
* Для обеспечения работы в зимний период часто требуется зимний комплект, включающий подогрев картера компрессора и регулятор скорости вентиляторов для предотвращения обмерзания конденсатора.

Заключение

Компрессорно-конденсаторный блок – это не просто «коробка с вентилятором» на улице. Это высокотехнологичный узел, от корректного выбора, монтажа и обслуживания которого напрямую зависит микроклимат в помещении, сохранность продукции на складе, бесперебойность технологических процессов и, в конечном итоге, экономическая эффективность предприятия. Понимание принципов работы и особенностей ККБ позволяет принимать взвешенные решения при проектировании систем охлаждения любой сложности.

—
